對于直流供電的設備，在進行交流轉變成直流的過程中會使用到整流裝置，而整流裝置在工作過程中會產生大量的諧波注入到電網。當使用6脈沖整流時會在系統中產生5、7次諧波，所以多晶硅鑄錠爐使用了整流設備，其在運行過程中會產生大量諧波。
多晶硅生產供電系統中主要負載是整流還原爐（12脈）、制氫設備（12脈）、可控硅調溫設備（6脈）脈、UPS（6脈）等，這就使得在該供電體統中存在大量的諧波電流，諧波電流主要以5、7、11、13次為主；
大量的諧波的存在嚴重干擾其他負載的安全運行、計量誤差、影響設備使用壽命等，使得變壓器、輸電線路損耗增加，使系統無功損耗增加，功率因數下降。

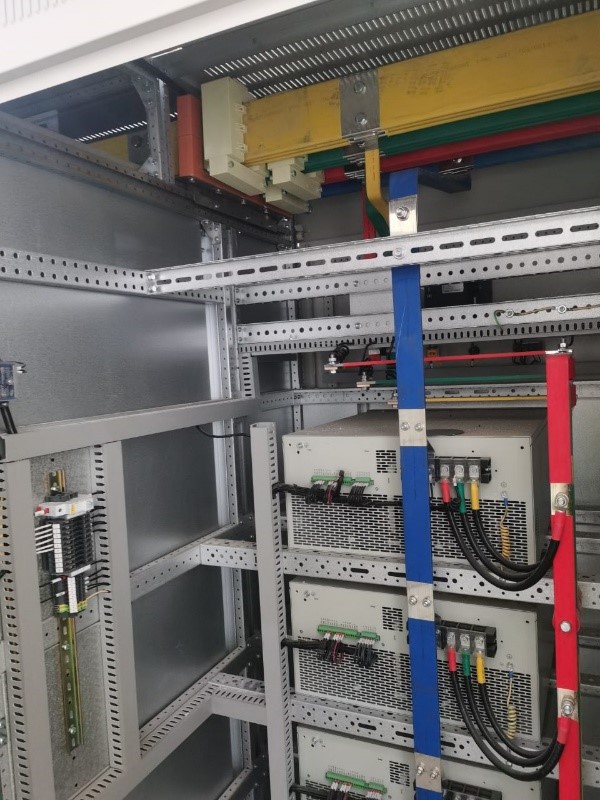

采用有源濾波裝置BW-APF，APF具有響應快速，濾除2-51次諧波的特點，濾除系統中產生的諧波電流，穩(wěn)定電壓，凈化電網，消除由諧波引發(fā)的跳閘現象，消除系統中高次諧波和偶次諧波，降低線路因諧波引起的發(fā)熱、老化，降低計量誤差，減少對通信的影響。
