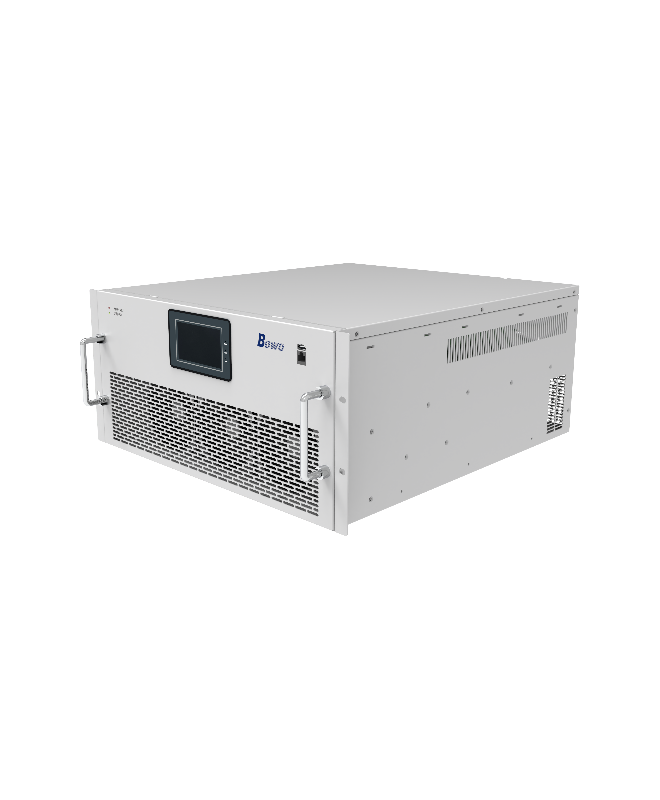

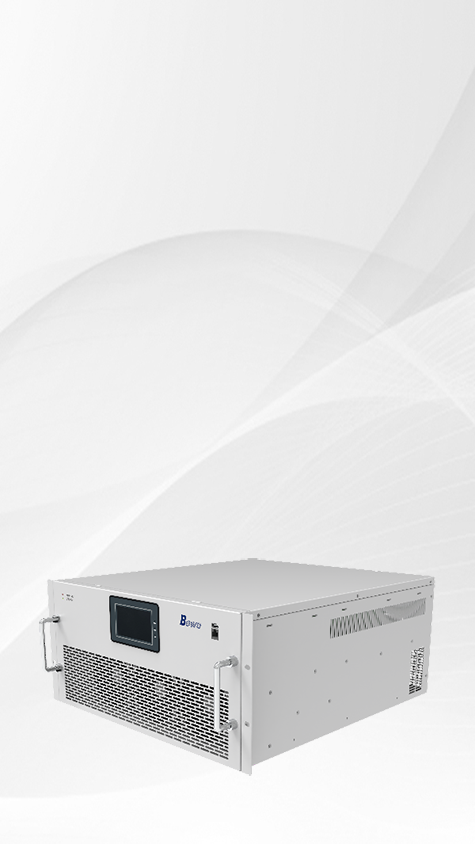

BW-SPC系列不平衡治理裝置，是一種利用IGBT技術、SVG技術、電力電子技術等多種技術融合，其原理為根據采樣電路的交流采樣分析出三相間的負荷不平衡情況，DSP運算出需要補償?shù)碾娏髦岛拖辔唬尚盘柊l(fā)生器發出PWM信號給IGBT驅動，由逆變器產生一個滿足要求的電流送入到系統中，實現三相負荷平衡調節的裝置。產品廣泛應用于400V配電網三相負荷平衡調節現場。

該裝置可以調整系統三相電流，降低中性線電流，同時可實現連續、動態的無功補償，補償精度達99%，并兼顧濾波和穩定電壓的功能。

尺寸緊湊，方便安裝，可以替換原有電容柜中的電容器、智能電容器等，方便改造施工。

主要功能

• 解決配電網三相電流不平衡問題，減少中性線電流，降低線路損耗；

• 容感性無功補償，提高配電網有效輸出容量；

• 有效濾除3/6/9次諧波，減少中性線電流，提高配電安全性；

• 穩定系統三相電壓，提高供電質量，改善用電環境；

• 解決變壓器單相過載問題，提高變壓器帶載能力，延長變壓器壽命。

產品組合

SPC可以單獨使用，也可以與電容器、換相開關組合使用。

SVG+電容器

• 采用統一控制器對SPC和電容器組進行控制，真正達到線性補償?shù)男Ч?/p>

• 控制策略多樣化，可配置共補電容、分補電容以及相間跨接補償電容；

• 不平衡模式下，采用先相間跨接補償電容粗調，后SPC微調的方式，降低了整機功耗輸出；

• 采用循環投切電容器的控制策略，延長電容器的使用壽命；

• 相對于純SPC補償模式，同等容量“SPC+電容器”模式性價比更高；

• 多目標參數協調控制，以電壓、功率因數、無功補償?shù)葏?shù)為綜合判定依據，無投切震蕩、無補償呆滯區間。

SVG+換相開關

• SPC直接對換相開關進行控制，采用換相開關粗調，SPC微調的模式，達到不平衡線性補償?shù)男Ч?/p>

• SPC產生的功耗與換相開關降低的線路損耗相互抵消，解決了使用SPC增加線損的詬?。?/p>

• 既能解決線路上的不平衡，又能實時滿足對三相不平衡考核指標的要求；

• 同時具備無功補償和諧波治理的功能，綜合解決臺區配變電能質量問題；

• 緩解末端線路低電壓問題，同時延緩線路老化。
