技術參數
| 額定電壓 | 400VAC、660VAC (特殊可定制) |
| 投切容量 | 25kvar、50kvar、100kvar、200kvar、400kvar(特殊可定制) |
| 相 數 | 三相(角內、角外)、單相 |
| 響應時間 | ≤20ms |
| 控制信號 | 24VDC |
| 工作頻率 | 50Hz±5% |
| dv / dt | ≥800V/μs |
| di / dt | ≥100A/μs |
| 功 耗 | 功耗低，熱阻低，接觸壓降≤2.0V |
使用條件
環境溫度：-20℃～+40℃；
空氣相對濕度在溫度為40℃時不超過50％，在溫度較低時允許有較高的相對濕度，例如＋20℃時為90％；
電源應為50Hz正弦波，電壓波動幅度不超過額定值的±20％，THDU≤30%；
大氣壓力：79.5kPa~106.0kPa（海拔2000m及以下）；
振動條件：無劇烈震動及沖擊；
無導電及爆炸性塵埃，無腐蝕性氣體。
安裝位置及尺寸

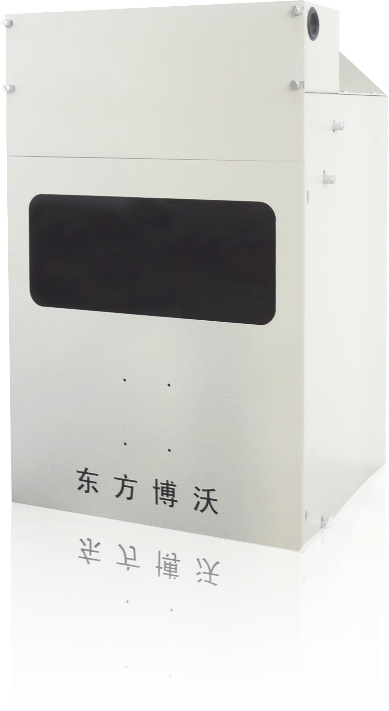

本裝置安裝于TSF/TSC柜體內，用于低壓無功補償電容器（組）的投切。

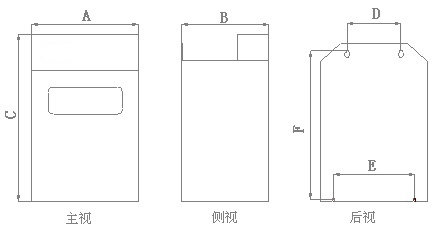

外形尺寸：A×B×C=395（mm）×322（mm）×620（mm）
固定尺寸：D×E×F=200（mm）×300（mm）×550（mm）
技術參數
| 額定電壓 | 400VAC |
| 響應時間 | ≤20ms（三相全部投入時間） |
| 控制信號 | 12VDC、24VDC |
| 工作頻率 | 50Hz±5% |
| dv / dt | ≥800V/μs |
| di / dt | ≥100A/μs |
| 功 耗 | 管壓降≤2.0V |

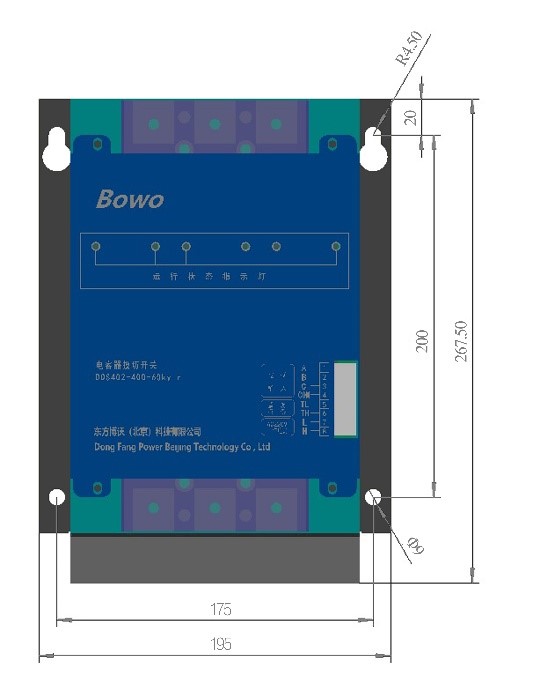

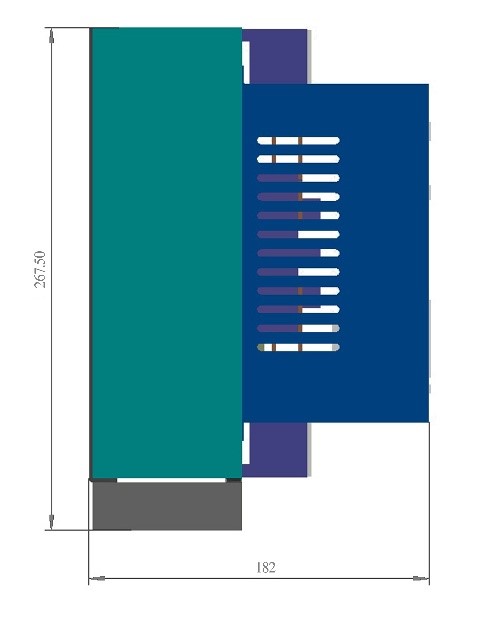

外形及安裝尺寸圖
|
|
