風能太陽能等能源進入電網后，發電端數量成倍增長，然而這些發電端發電狀態不穩定，所發電流時大時小、時斷時續。隨著風能太陽能裝機規模不斷擴大，對電網造成的沖擊越來越大。

光伏并網產生的電能質量問題有：

（一）無功需求大

隨著光伏電站裝機容量的增加，光伏發電的功率波動性大，逆變器的高功率因數運行對電網的穩定性造成威脅。

有功不變時，無功幾乎不能調節；無功需求變化大，風電系統受風速影響大，有功輸出波動大，無功需求量大且變化較快，需要額外的無功來維持電壓。

（二）電壓波動和閃變

光伏風電發電裝置的輸出功率隨日照、天氣、季節、溫度等自然因素而變化，輸出功率不平穩，特別是輸出功率變化較小時，會對系統接入點導致電壓波動和閃變。

（三）產生諧波

電力系統引入了大量換流器、逆變器、統一潮流控制器等新型電力電子裝備，電網呈現明顯的高滲透率、高電力電子化特征，電網諧波問題與以往相比也發生了根本變化，不再是負荷側的局部問題。

光伏發電系統通過光伏組件將太陽能轉化成為直流電能，再通過逆變器改以交流電能，在切換過程中，會產生大量諧波。

產生的諧波電流注入電力系統后

（1）會引起電網電壓畸變；

（2）會造成電力系統繼電保護、自動裝置誤動作；

（3）諧波電流增加電能損耗；

（4）加速設備老化，嚴重時可能造成設備損壞事故。

威脅著電力系統的安全與穩定運行。

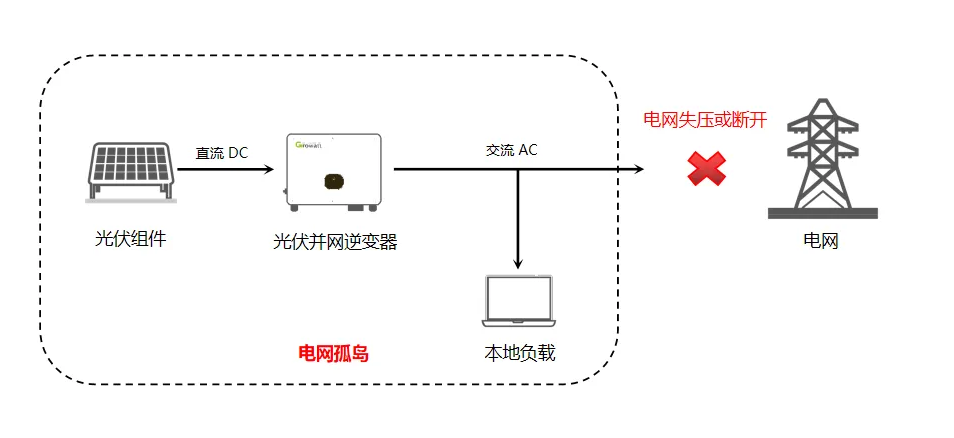

（四）孤島現象

當電網失壓時，并網風力發電和光伏發電系統仍保持對失壓電網中的某一部分供電的狀態，并與本地負載連接形成獨立運行狀態。這時，孤島中的電壓和頻率不受電網控制：

（1）如果電壓和頻率超出允許的范圍，會對用戶設備造成損壞；

（2）如果負載容量大于孤島中逆變器容量，會使逆變器過載，可能會燒毀逆變器；

（3）會對檢修人員造成危險；

（4）如果對孤島進行重合閘操作，會導致該線路再次跳閘。

解決方案

電能質量問題的存在給電網和負載帶來了嚴重危害，為此，東方博沃提供了一套完整的解決方案，具體如下：
