概述

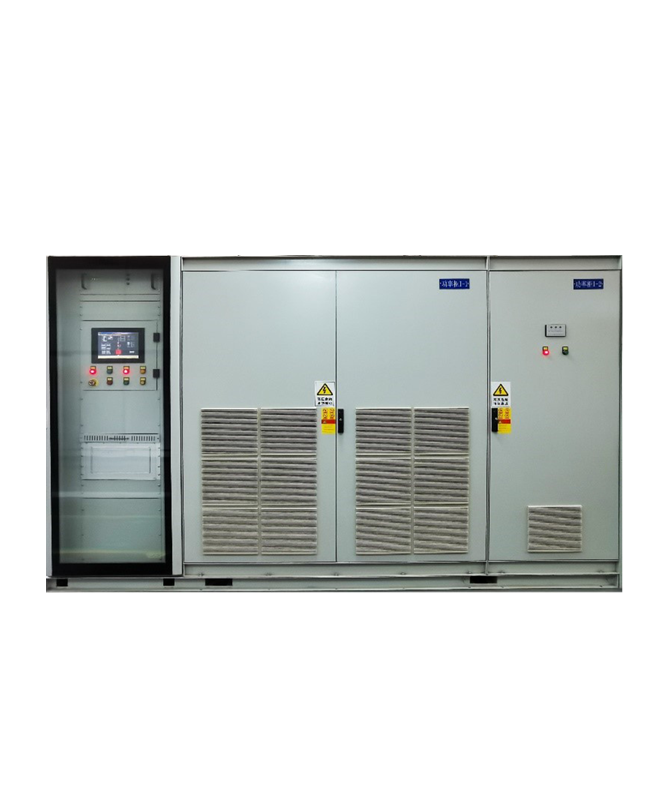

BW-HTSF系列降壓式高壓動態無功補償裝置，通過降壓變壓器將補償系統電壓降至0.4kV或0.66kV，將低壓TSF無功補償濾波裝置接入系統的裝置。這種裝置避免了高壓電容器投切過程中產生的過電壓及涌流現象，延長電容器和開關的使用壽命，全面提高供電系統的整體質量水平。對于小容量的動態補償，是性?xún)r(jià)比較優的補償方案。

產品廣泛應用于冶金、煤炭、化工、有色、石化、半導體、汽車等行業。

工作原理

降壓式是相對于直掛式而言的，主要區別在于中間環節。整機通過連接電抗器、隔離開關與高壓母線系統側連接起來的為直掛機型。通過升壓變壓器、隔離開關與高壓母線連接起來的為降壓機型。

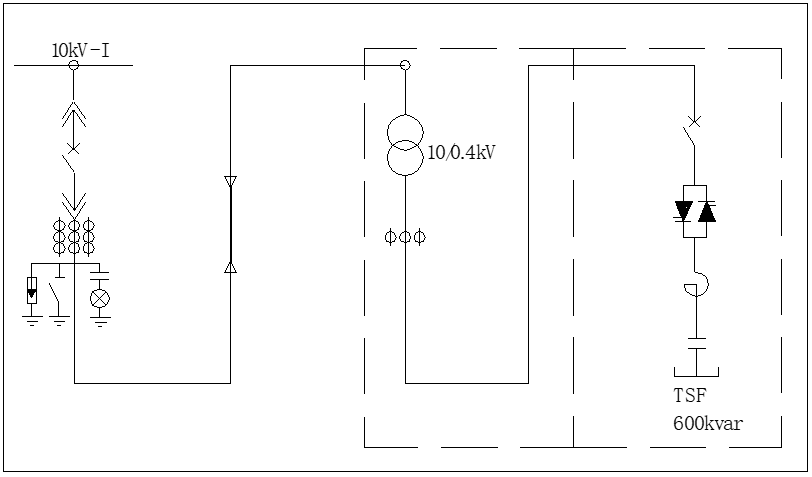

系統如圖所示：

技術特點

• 采用可控硅投切電容器，控制器實時檢測功率因數和無功電流，與預先設定的定值進行比較，動態控制投切不同組數的電容器；

• 避免電容器投切時產生的涌流、過電壓對系統的無功沖擊；

• 避免使用真空開關產生的拉弧和觸點老化等問題；

• 隨系統無功變化動態跟蹤及時補償；

• 投切步距小，補償精度高；

• 結構簡單、可維護性高；

• 升級換代產品，應用前景廣泛，尤其在輸出容量小于1M的場合，具有明顯的市場優勢。
